Expansionsverbindung X2
Über die 34-polige Verbindung des Experimentierboards kann eine weitere Leiterplatte bzw. ein Flachbandkabel angeschlossen werden. Werden Leiterplatten aufgesteckt, so wird eine Buchse in X2 eingelötet, bei Verwendung eines Flachbandkabels eine Stiftleiste.
|
|

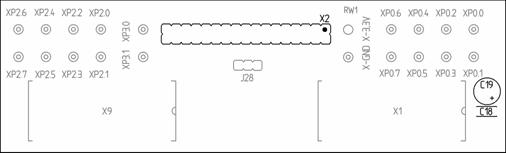

Abbildung 44 Bestückungsplan für die Expansionsverbindung X2
|
X2, Pin |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Bezeichnung |
P0.0 |
P0.1 |
P0.2 |
P0.3 |
P0.4 |
P0.5 |
P0.6 |
P0.7 |
Vcc |
GND |
P1.0 |
P1.1 |
|
| ||||||||||||
|
X2, Pin |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
Bezeichnung |
P1.2 |
P1.3 |
P1.4 |
P1.5 |
P1.6 |
P1.7 |
Vcc |
GND |
P2.0 |
P2.1 |
P2.2 |
P2.3 |
|
| ||||||||||||
|
X2, Pin |
25 |
26 |
26 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
|
|
|
Bezeichnung |
P2.4 |
P2.5 |
P2.6 |
P2.7 |
Vcc |
GND |
P3.0 |
P3.1 |
V3.3 |
V3.3 |
|
|
Tabelle 40 Belegung der Expansionsverbindung X2
|
Position |
Wert/Bez. |
Anzahl |
Beschreibung |
|
X2 |
34-pol. Sockel |
1 |
|
|
C18 |
100 n |
1 |
|
Tabelle 41 Bestückungsliste für Expansionsverbindung X2
